微型电子产品
随着物联网的生长，，，，，，，，种种智能小终端的数目以几何级递增，，，，，，，，配合手机、平板等智能产品，，，，，，，，以及路由网关、智能音箱、家电控制中心等接入产品，，，，，，，，团结云端算法，，，，，，，，形成种种智能应用提升pa旗舰生涯质量，，，，，，，，包括如衣着、家电控制、情形监测、生涯清静、新零售治理、工农业应用和畜牧业智能治理等等，，，，，，，，而所有的这些小终端都有一个特点，，，，，，，，就是体积小。。 。。。，，，，，，，重量轻，，，，，，，，只能接纳纽扣电池举行供电。。。 。。。
而电池供电除了按期替换所带来的人工本钱之外，，，，，，，，形成的情形污染更是一个禁止忽视的保存。。。 。。。现在，，，，，，，，每年消耗的电池数目高达数十亿颗，，，，，，，，并且还在以一个30%以上的增添比每年递增，，，，，，，，以是怎样延伸电池在产品生命周期中的使用时间，，，，，，，，甚至怎样实现无电池化电子产品生产是物联网装备，，，，，，，，特殊是终端小装备厂商所迫切需要的手艺计划。。。 。。。
本文从Fortune-Switch、Fortune-Tag、Fortune-Home三个研发组的产品中，，，，，，，，划分从机械能、电磁能和光能三种微能量应用计划为各人带来pa旗舰科技的无电池计划设计。。。 。。。
微能量应用实现无电池计划

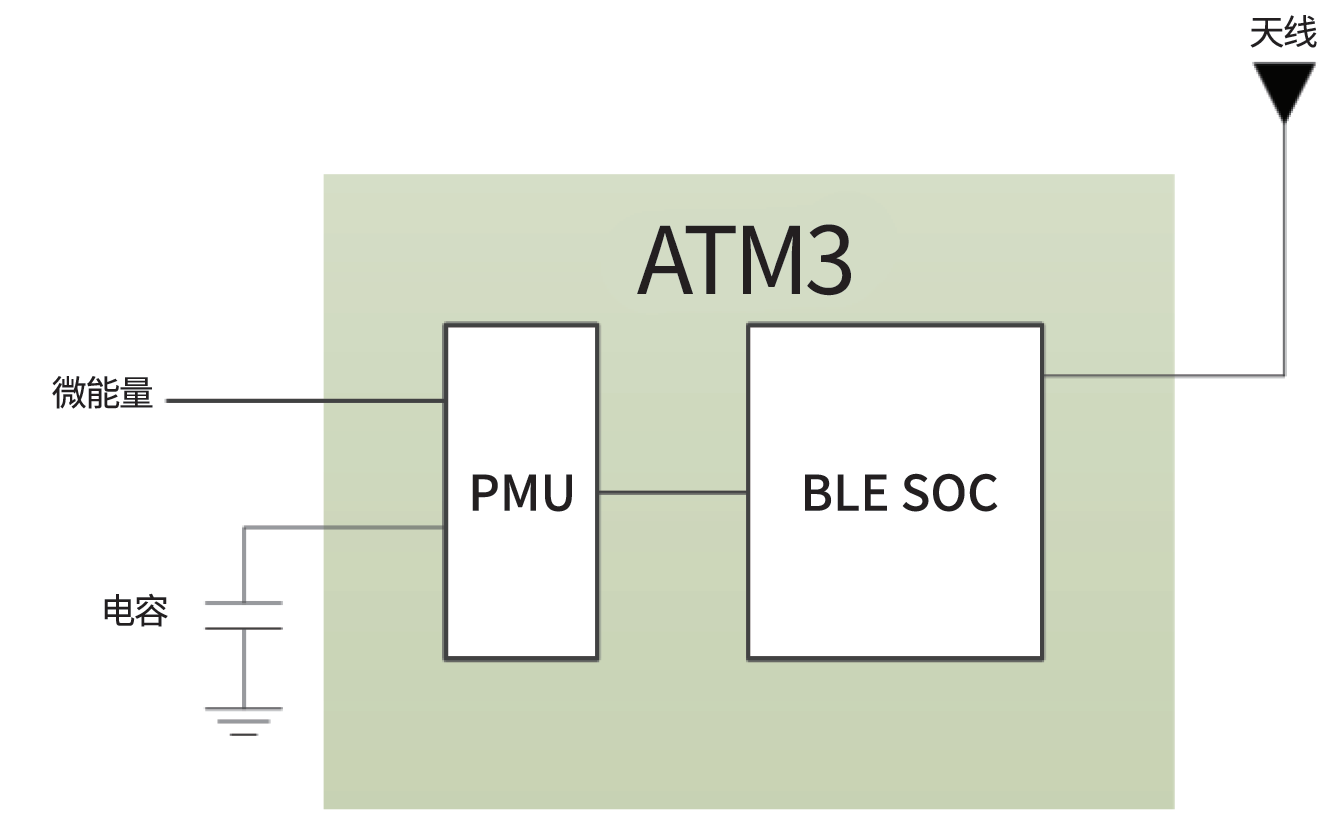

微能量也称为情形能量，，，，，，，，而微能量的应用主要依赖于四种，，，，，，，，包括机械能、电磁能、光能和温差能。。。 。。；；；；；；；；的芫褪鞘褂玫绱鸥杏υ戆鸦的茏缒埽，，，，，，，电磁能跟无线充电手艺相同就是从电磁波中获取能量，，，，，，，，光能不但仅包括太阳能也包括了微弱的光线和室内光，，，，，，，，而温差能就是通过冷热两面温差爆发电流形成微弱能量。。。 。。。
一、Fortune-Swtich
Fortune-Switch是pa旗舰科技智能开关研发组，，，，，，，，设计产品包括无线单火开关、蓝牙无电池开关、智能家电无线中控开关、无线门铃等，，，，，，，，本小节将重点讲述通过机械能举行供电的无电池设计计划，，，，，，，，主要应用在蓝牙无电池开关和无线门铃产品中。。。 。。。

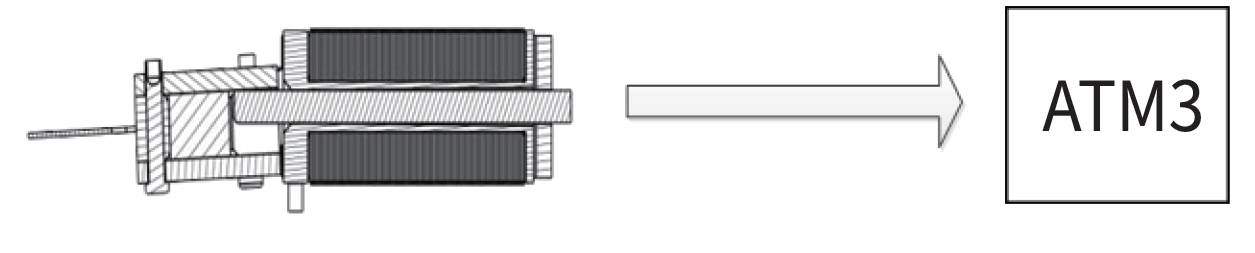

本计划接纳PM5600和PM4250作为机械能收罗装置，，，，，，，，每次机械按键行动划分可以输出600uJ和250uJ的能量，，，，，，，，接纳ATM3作为蓝牙SOC通讯平台，，，，，，，，ATM3拥有超低电能启动需求和超低功耗事情消耗的特点，，，，，，，，蓝牙发射只需要2.5mA的电流，，，，，，，，蓝牙吸收只需要0.9mA的电流，，，，，，，，而在收发距离之间平均只需要2uA的电流，，，，，，，，同时无电池情形下最低启动能量需求只需要30uW，，，，，，，，而事情电压最低1.65V。。。 。。。
本计划很是适合于非握手类单向通讯无线控制开关，，，，，，，，包括LED灯控、门禁、门铃、公交车呼叫器、餐厅点餐器等等。。。 。。。
二、Fortune-Tag
Fortune-Tag是pa旗舰科技智能标签研发组，，，，，，，，设计产品包括巡更信标、电子围墙、无感工牌、智能；；；；；；；；铡⑽锪鞅昵⒅悄芄壹等，，，，，，，，本小节将重点讲述通过电磁能举行供电的无电池设计计划，，，，，，，，主要应用在无感工牌、物流标签、智能挂件等产品中。。。 。。。

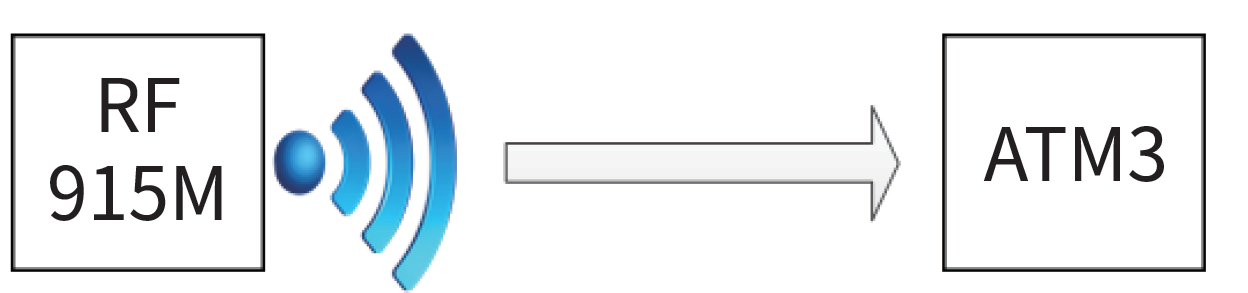

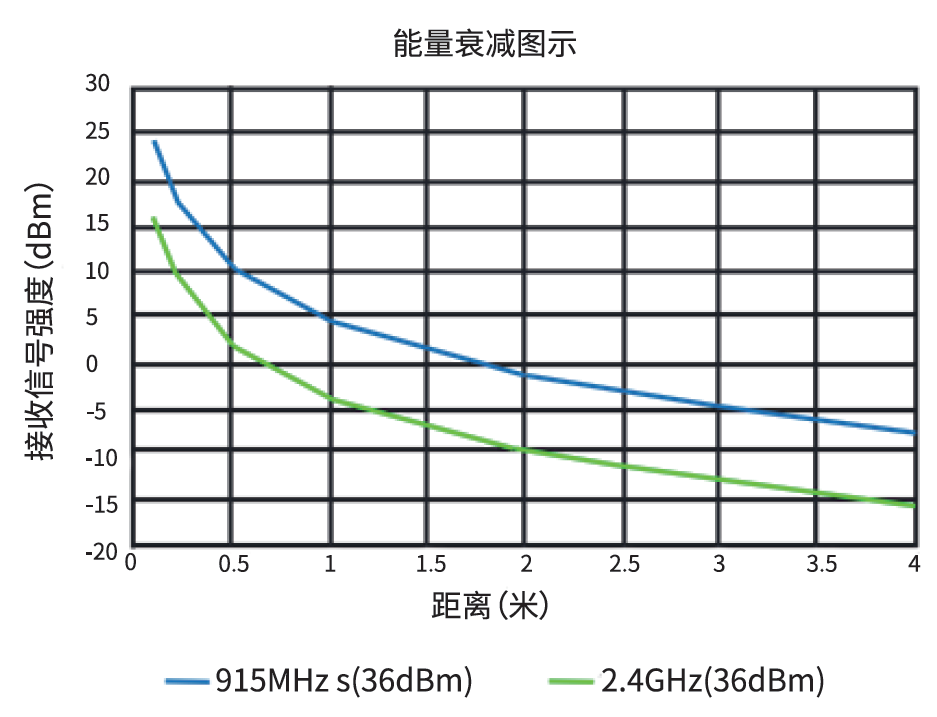

ATM3可以网络800MHz～2.4GHz的射频能量，，，，，，，，建议优选915MHz或者2.4GHz，，，，，，，，低频率的射频能量在相同距离上的衰减会低于高频率的计划，，，，，，，，详见下图。。。 。。。在无电池应用中，，，，，，，，ATM3冷启动所需要的最低输入为-10dBm
本计划适合于只在特点场合下有通讯需求的无电池蓝牙装备的计划设计，，，，，，，，通过射频发射器提供能量让装备进入事情状态，，，，，，，，而装备远离或者关闭射频发射器后装备为非事情状态。。。 。。。
三、Fortune-Home
Fortune-Home是pa旗舰科技智能家庭研发组，，，，，，，，设计产品包括？？？？？仄鳌⑽尴叩啤⒋屑觳庾氨浮⒅悄芡亍⑽尴咭粝涞龋，，，，，，，本小节将重点讲述通过光能对蓝牙智能小终端产品举行供电的无电池设计计划，，，，，，，，主要应用在？？？？？仄鳌⒋屑觳狻⒗堆佬疟甑炔分小。。 。。。

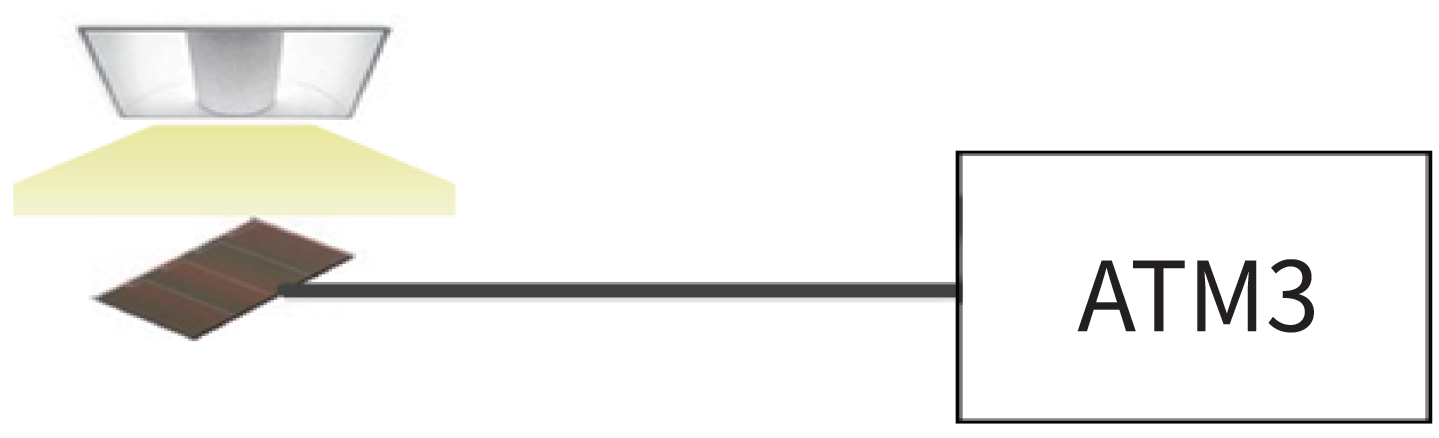

室外太阳能的应用手艺已经很是成熟，，，，，，，，然而，，，，，，，，室内光能限于其能量有限，，，，，，，，一直很难在电子产品中作为一个电力供应来使用。。。 。。。而ATM3的特征不但仅适用于机械能和射频能的微能量应用，，，，，，，，同样也适用在室内光的微能量收罗引用上。。。 。。。能量网络，，，，，，，，跟收罗面以及光照强度有关，，，，，，，，以10.9平方厘米的收罗面积来盘算，，，，，，，，在较暗的灯光下180Lux的光照强度可形成48 uW的能量，，，，，，，，办公室500Lux的光照强度下可形成145 uW的能量，，，，，，，，在980Lux光照强度的阛阓可形成245 uW的能量，，，，，，，，而在室外，，，，，，，，阴天为5000Lux～20000Lux，，，，，，，，晴天为50000 Lux～100000 Lux的光照强度，，，，，，，，可提供足够的能量供应。。。 。。。同时，，，，，，，，若是希望收罗到的能量能够让装备在没有光的情形下能够一连事情一定的时间，，，，，，，，则可以在计划内里增添一个较大的电容或超等电容。。。 。。。10.9平方厘米的光能收罗计划中，，，，，，，，440uF的电容，，，，，，，，在办公室情形下13秒后可以最先事情，，，，，，，，并且充满电后可以一连40秒钟的无光情形；；；；；；；；而220mF的超等电容，，，，，，，，在办公室情形下63分钟后可以最先事情，，，，，，，，并且充满电后可以一连6小时的无光情形。。。 。。。
本计划适合于有太阳能或日光灯照射的室外或室内，，，，，，，，包括如办公室、超市、家庭等情形下的无电池蓝牙装备计划设计，，，，，，，，通过收罗光能让装备可以正常事情。。。 。。。
全球正快速实现智慧都会、智慧社区、智慧交通的建设，，，，，，，，而由电池驱动的智能终端也越来越收到电池自己的限制，，，，，，，，pa旗舰科技推出的无电池电子产品设计计划将会为许多的蓝牙终端产品带来福音。。。 。。。
